穿插U型HDPE管内衬法

    穿插U型HDPE管内衬法是将HDPE管折叠成U型，缩径后穿入原管道中，然后再用热蒸汽或空气使其恢复圆形，内衬管和原管道紧贴形成复合结构管。内衬起到了堵漏、防腐、降阻、提压的作用。该技术施工，基本不影响管道上方的交通、道路、构筑物等，被广泛用于供水、燃气、排水、石油化工等管道的内衬修复。

    穿插U型HDPE管内衬法技术特点

1、施工成本低，是开挖敷设新管的50%~60%

2、施工工期短，可穿过不大于15°的弯头，理想段可一次性穿插内衬1000m以上

3、“U“型HDPE管缩径量达30%以上，穿插阻力小，HDPE管外壁磨损小，施工难度较低，成功率高

4、HDPE管是无极性高分子有机塑料管，它具有内壁光滑、不易结垢、无毒、不滋生细菌等优点

5、在额定温度、压力及无太阳光等含紫外线光线照射下，HDPE管道可安全使用50年以上。

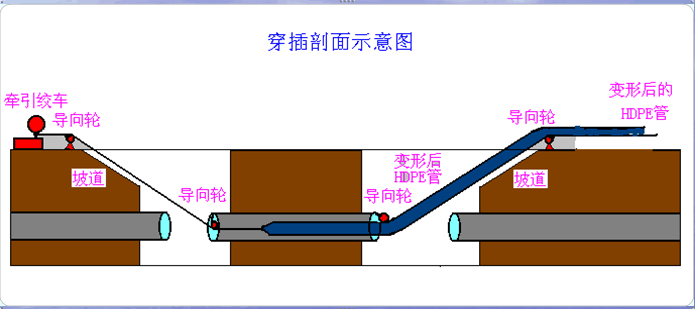

HDPE穿插施工流程图

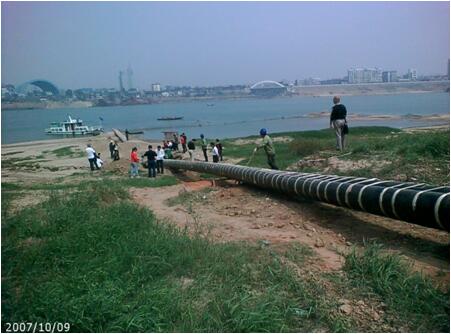

株洲市自来水公司DN800过江管线内衬修复工程

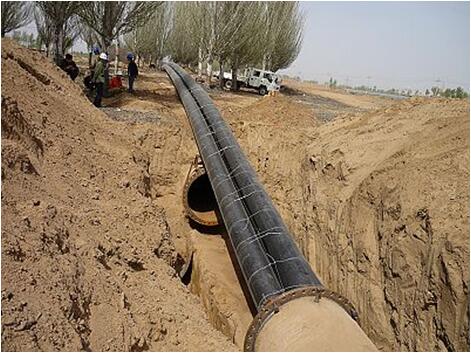

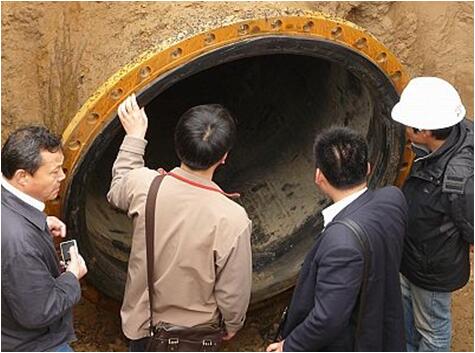

包钢DN1400黄河输水管线内衬穿插修复工程
